產品介紹

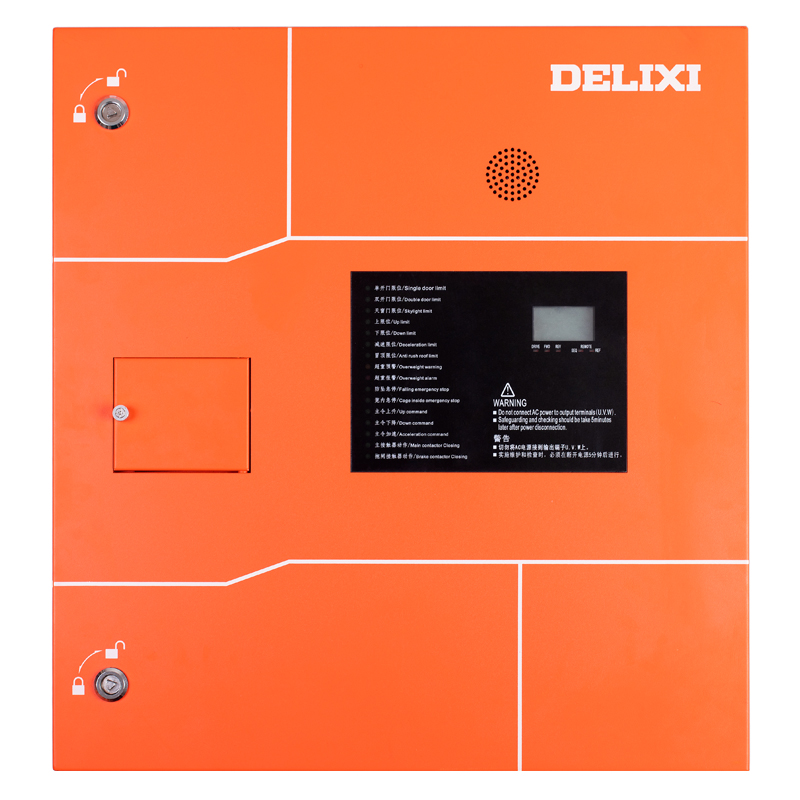

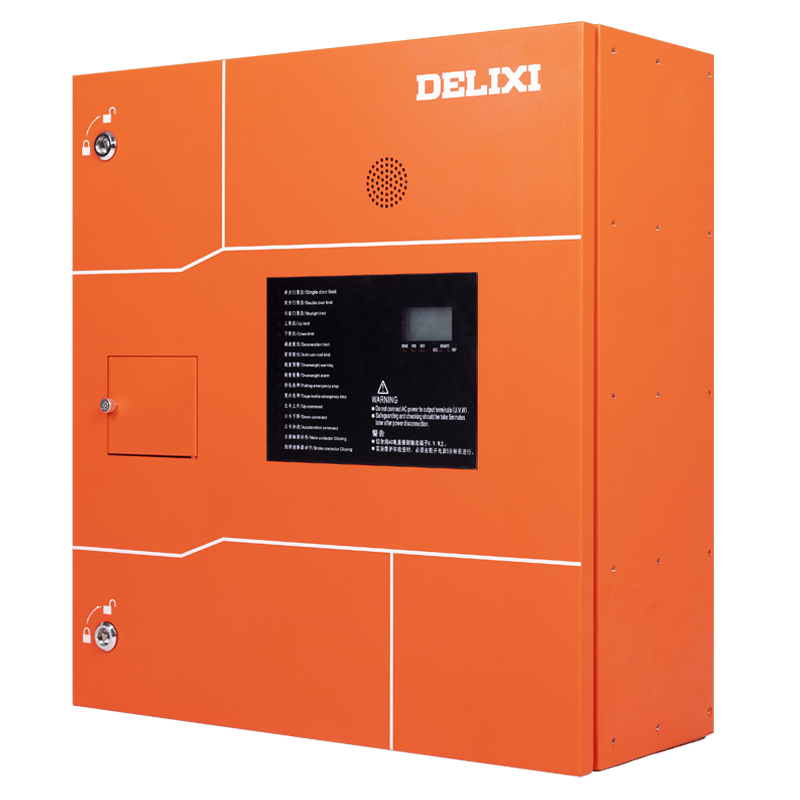

建筑用載人/載貨電梯即為建筑用施工升降機，施工升降機的傳統控制方式是采用工頻直接啟動方式來驅動傳動機構，由于工頻直接啟動啟停沖擊大，極易損壞傳動機構部件，如齒輪、齒條、變速箱、制動器等，不僅會加速設備老化，同時也給升降機的運行帶來安全隱患。目前施工升降機常見的變頻改造方案是工頻電控箱(包含邏輯控制部分)+變頻器+制動單元的方案，該方案雖然為變頻驅動，但松/抱閘控制與變頻配合度差，在啟停時頓挫感仍然強烈，而且變頻器需要繁瑣的參數設置，升降機邏輯控制部分仍然使用220V電壓，例如限位開關是串接在220V控制回路中，雨霧潮濕等環境也會產生漏電危險，安裝附屬配件較多，如樓層呼叫器，超載保護器等都需要額外配置，并且外置式超載保護器重量檢測值偏差過大，易發生超載報警，頻繁停機影響施工效率，同時過多的外部配置，也會占用較多的籠內空間，配線繁瑣，企業維護成本較高。 德力西CDI-G2000系列施工升降機變頻控制一體機是我公司最新一代根據市場實際需求而研發的專用一體機，該一體機集成升降機邏輯控制單元、變頻控制單元、工變頻切換單元(可選)、制動單元和松/抱閘控制單元。

      產品優點

1、限位和控制回路采用的是直流24V電壓作為反饋，相比傳統使用220V電壓串接在控制回路中更為安全，不會產生觸電和漏電危險；通過參數設置自由配置限位器輸入端口，可配置限位器輸入極性(即常開/常閉觸點).

2、操作臺集成的樓層呼叫功能與自動平層運行模式完美結合，當樓層呼叫分機發送呼叫指令時，一鍵運行便可到達呼叫樓層，具有非常強的操作性和實用性。

3、變頻部分優化的矢量算法在低頻時輸出扭矩大、啟停柔和對機構零損傷，同時提升駕乘人員的舒適感。

4、可選配的ID智能身份卡可保證非駕駛員無法開啟升降機，避免因誤操作帶來的安全事故。

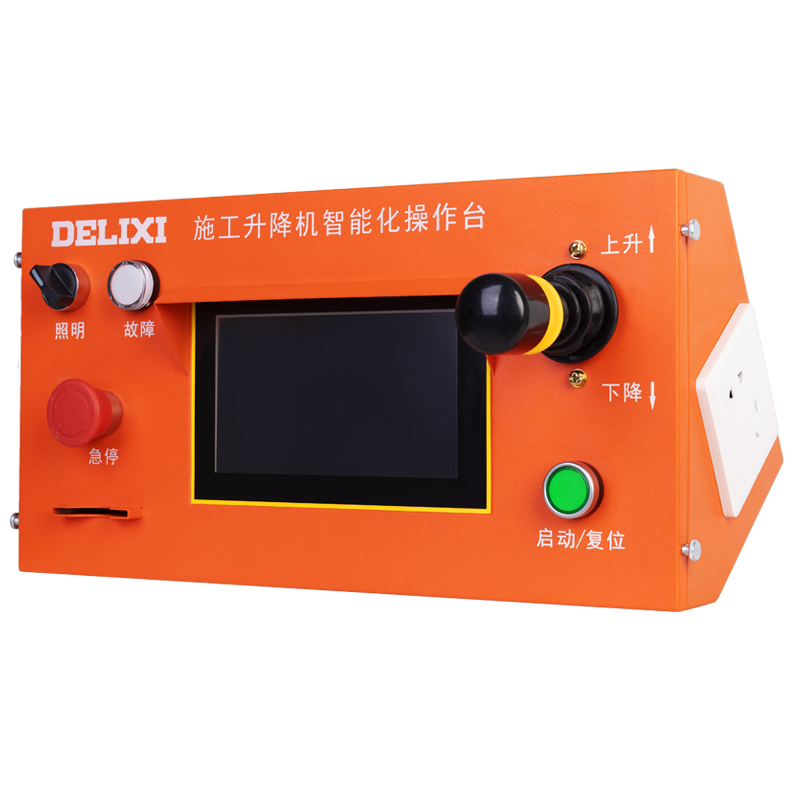

5、數字操作臺集成了語音播報、樓層呼叫、重量顯示和ID智能身份卡等功能，用戶無需額外配置，降低使用成本。

6、智能的語音交互功能，相比傳統的指示燈或顯示代碼，更能直觀的讓升降機駕駛員及時了解系統運行情況，如限位行程開關狀態，故障信息和系統的操作方法。

      外設功能

1、內置電鈴：配置內擊式電鈴和語音電鈴，通過參數可設置任意一種啟動提示鈴聲，也可設置打開/關閉電鈴功能。

2、超載保護裝置：主機集成超載檢測，操作臺數碼管顯示重量信息，采用高亮度LED數碼管，重量信息顯示直觀清晰，主機參數可設置超載預警百分比(額定重量)，超載報警百分比（額定重量），軟件可打開/關閉超載保護功能。

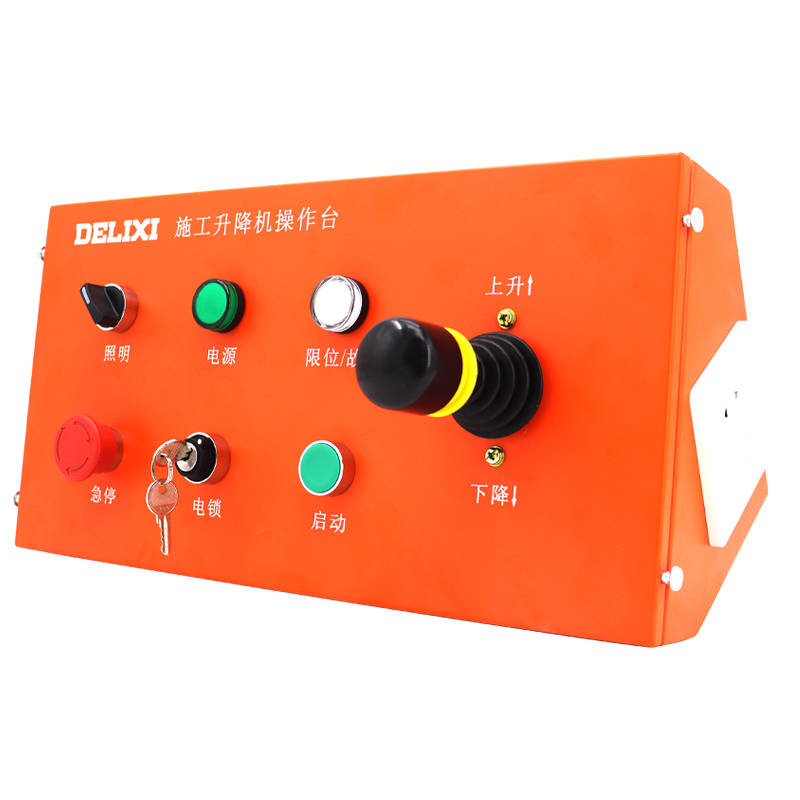

3、電鎖鑰匙開關:電鎖鑰匙開關打開后，按啟動按鈕便可啟動升降機；ID智能身份卡:升降機駕駛員持卡駕駛升降機，無卡者無法操作升降機，當ID智能卡丟失時，可使用系統管理員密碼添置新卡片.

4、樓層呼叫裝置：操作臺集成樓層呼叫接收主機，呼叫器分機出廠時已經與主機配對，并設置好對應的樓層，當更換分機或添加分機時，也可通過操作臺設置參數，添加分機配對。樓層呼叫器使用的是民用315Mhz或433Mhz頻率段收發數據，空曠接收距離可達200米，當施工樓層高于200米時，可增配無線中繼轉發器，集成樓層呼叫器最大可添加99個呼叫分機。

5、自動平層裝置：當選擇自動平層運行模式時，需增配增量式編碼器和附屬安裝支架，編碼器首先安裝在專用支架上，支架總成再安裝于傳動機構板與吊籠之間，與標準節齒條咬合并與傳動機構齒輪同步轉動。主機根據編碼器反饋脈沖數換算為速度和高度值，再控制變頻輸出頻率的大小達到平層目的。當停層高度偏差在±10mm時，可通過手動模式修正。

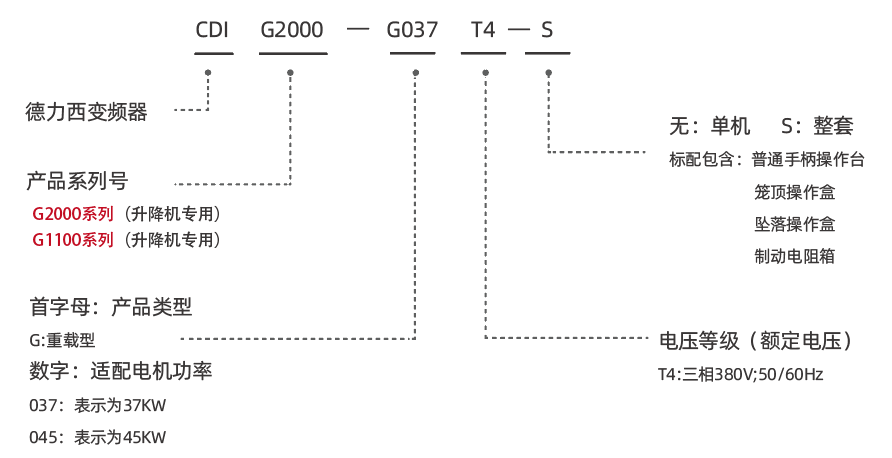

      命名規則

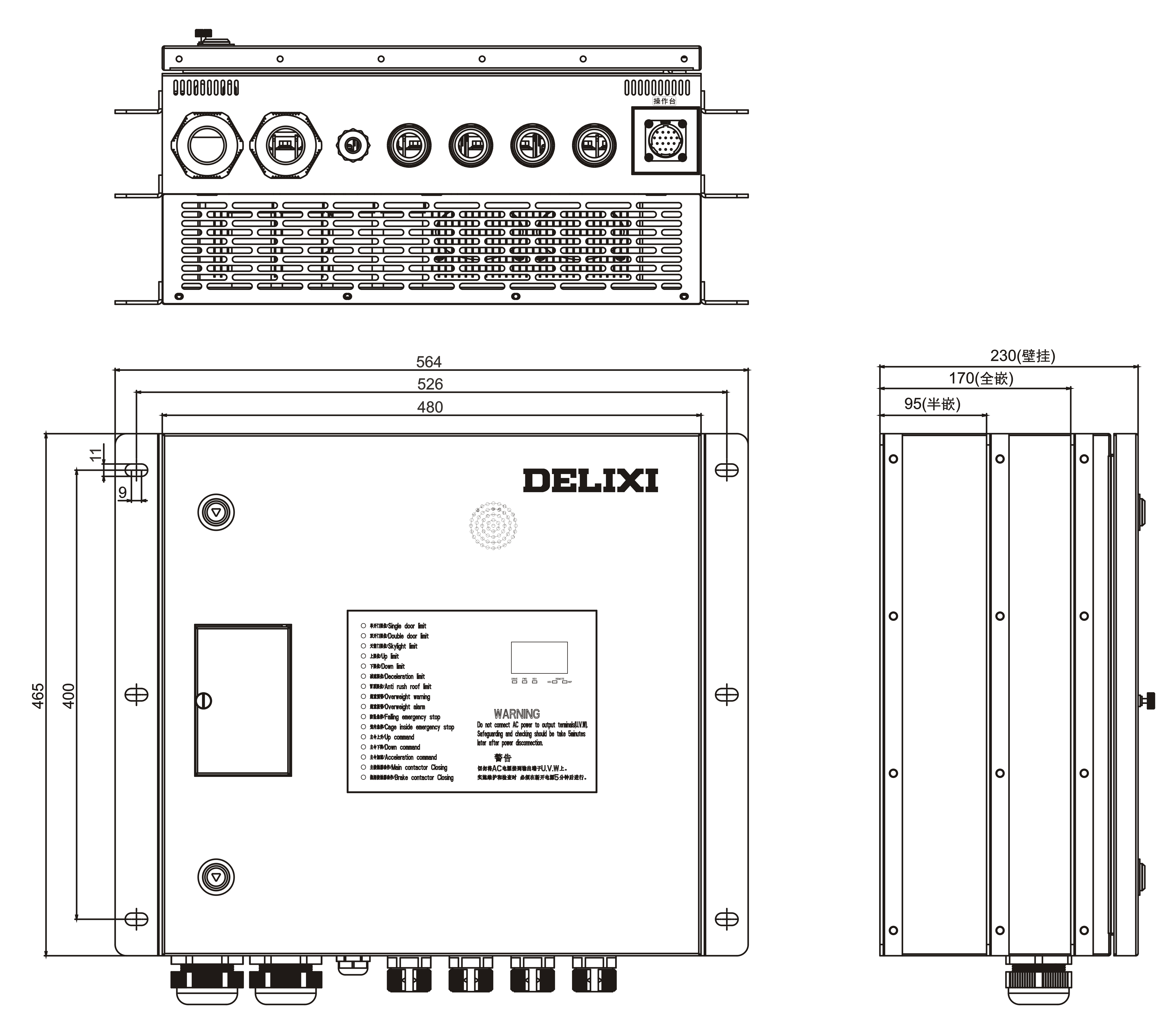

G1100尺寸圖

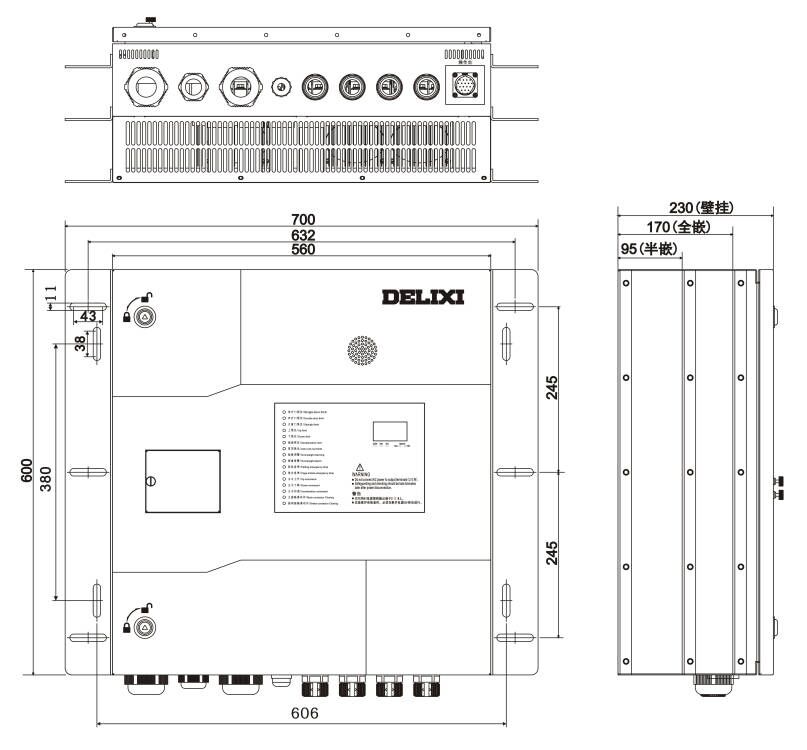

G2000尺寸圖
