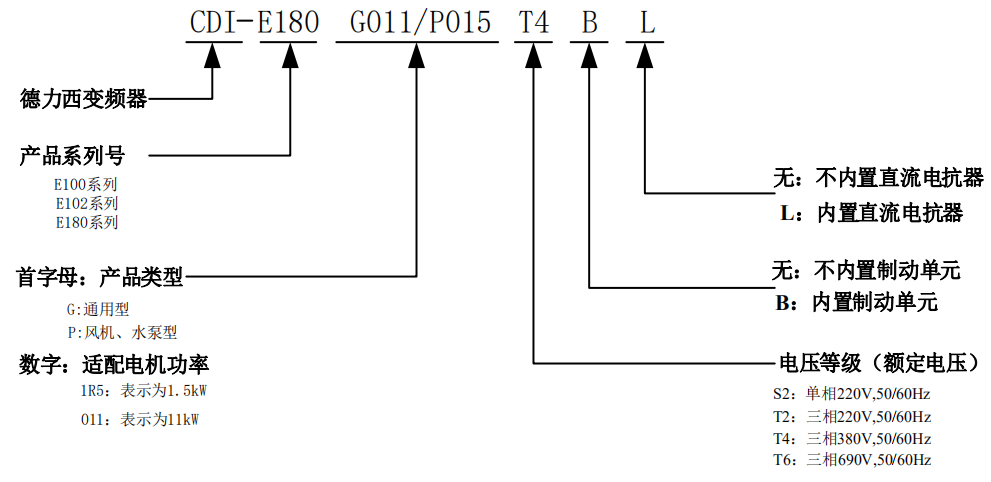

一、德力西變頻器各型號命名規則

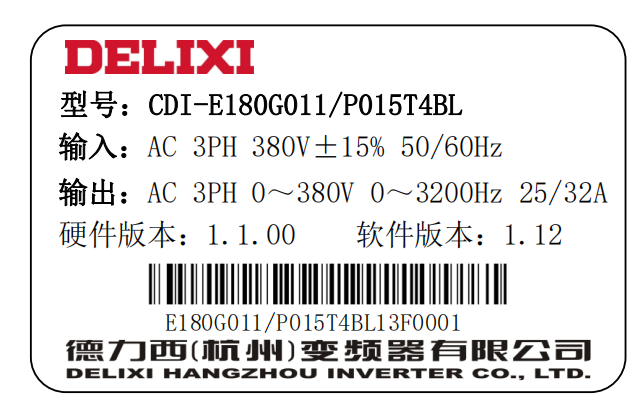

            銘牌數據: 以型號CDI-E180G011/P015T4BL為例：

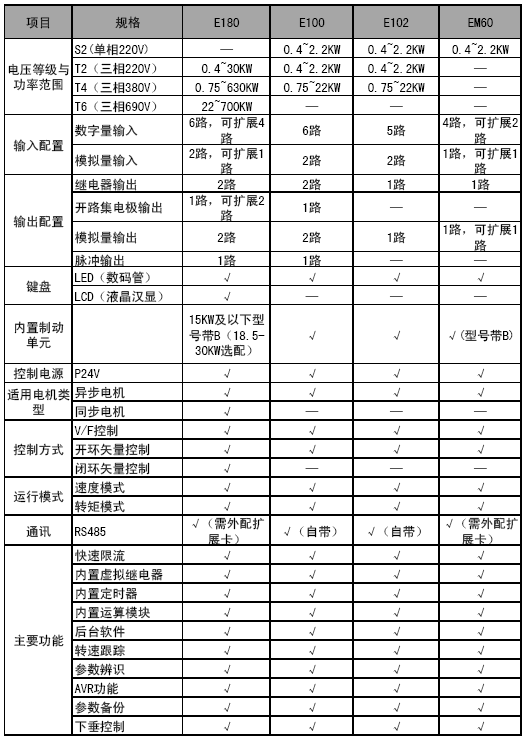

二、德力西E系列各型號變頻器的區別


變頻器的正確選擇對于控制系統的正常運行是非常關鍵的。選擇變頻器時必須要充分了解變頻器所驅動的負載特性。人們?cè)趯?shí)踐中常將生產機械分為三種類型: 恒轉矩負載、恒功率負載和風機、水泵負載。

1、恒轉矩負載
     負載轉矩TL與轉速n無關，任何轉速下TL總保持恒定或基本恒定。例如傳送帶、攪拌機，擠壓機等摩擦類負載以及吊車、提升機等位能負載都屬于恒轉矩負載。變頻器拖動恒轉矩性質的負載時，低速下的轉矩要足夠大，并且有足夠的過載能力。如果需要在低速下穩速運行，應該考慮標準異步電動機的散熱能力，避免電動機的溫升過高。

 2、恒功率負載
     機床主軸和軋機、造紙機、塑料薄膜生產線中的卷取機、開卷機等要求的轉矩，大體與轉速成反比，這就是所謂的恒功率負載。負載的恒功率性質應該是就一定的速度變化范圍而言的。當速度很低時，受機械強度的限制，TL 不可能無限增大，在低速下轉變?yōu)楹戕D(zhuǎn)矩性質。負載的恒功率區和恒轉矩區對傳動方案的選擇有很大的影響。電動機在恒磁通調速時，最大允許輸出轉矩不變，屬于恒轉矩調速；而在弱磁調速時，最大允許輸出轉矩與速度成反比，屬于恒功率調速。如果電動機的恒轉矩和恒功率調速的范圍與負載的恒轉矩和恒功率范圍相一致時，即所謂“匹配”的情況下，電動機的容量和變頻器的容量均最小。

 3、平方轉距負載
     在各種風機、水泵、油泵中，隨葉輪的轉動，空氣或液體在一定的速度范圍內所產生的阻力大致與速度n的2次方成正比。隨著轉速的減小，轉矩按轉速的2 次方減小。這種負載所需的功率與速度的3 次方成正比。當所需風量、流量減小時，利用變頻器通過調速的方式來調節風量、流量，可以大幅度地節約電能。由于高速時所需功率隨轉速增長過快，與速度的三次方成正比，所以通常不應使風機、泵類負載超工頻運行。

   選擇變頻器時應參考負載特性，并以實際電機電流值作為變頻器選擇的依據，電機的額定功率只能作為參考。另外，應充分考慮變頻器的輸出含有豐富的高次諧波，會使電動機的功率因數和效率變壞。因此，用變頻器給電動機供電與用工頻電網供電相比較，電動機的電流會增加10％而溫升會增加20％左右。所以在選擇電動機和變頻器時，應考慮到這種情況，適當留有余量，以防止溫升過高，影響電動機的使用壽命。

四、風機和泵類負載變頻選擇

   普通風機、水泵，對變頻器的要求最為簡單，只要變頻器容量等于電動機容量即可。
   羅茨風機、深水泵、泥沙泵、快速變化的音樂噴泉可選擇大一檔容量。

五、起重機類負載

這類負載的特點是啟動時沖擊很大，因此要求變頻器有一定余量。同時，在重物下放時，會有能量回饋，因此要使用制動單元或采用共用母線方式。變頻器型號可選擇E180-CH系列起重機專用變頻器

六、大慣性負載

此類負載慣性很大，因此啟動時可能會振蕩，電動機減速時有能量回饋。應該用容量稍大的變頻器來加快啟動，避免振蕩。配合制動單元消除回饋電能。

七、不均衡負載

負載有時輕，有時重，此時應按照重負載的情況來選擇變頻器容量。

八、與電機接線距離較長的情況下的型號選擇

若變頻器與電機之間電纜線過長（超過50米以上），需要在變頻器輸出端加裝交流輸出電抗器，防止長電纜對地之間的耦合電容和電纜之間的分布電容對電機和變頻器造成的損壞。另外，輸出電纜過長，壓降較大，有可能造成變頻器輸出力矩不夠，可考慮放大變頻器容量。

九、多臺電機并聯使用情況下的型號選擇

當變頻器用于控制并聯的幾臺電機時，一定要考慮變頻器到電動機的電纜的長度總和在變頻器的容許范圍內。如果超過規定值，要放大一檔或兩檔來選擇變頻器。另外在此種情況下，變頻器的控制方式只能為V/F 控制方式，并且變頻器無法實現電動機的過流、過載保護，此時需為每臺電動機單獨加裝熱繼電器進行保護。

十、負載為高速電機的型號選擇

使用變頻器控制高速電機時，由于高速電動機的電抗小，會產生較多的高次諧波。而這些高次諧波會使變頻器的輸出電流值增加。因此，選擇用于高速電動機的變頻器時，應比普通電動機的變頻器稍大一些。

十一、負載為繞線電機的容量選擇

變頻器驅動繞線轉子異步電動機時，由于繞線電動機與普通的鼠籠電動機相比，繞線電動機繞組的阻抗小，因此，容易發生由于紋波電流而引起的過電流跳閘現象，所以應選擇比通常容量稍大的變頻器。

十二、負載為同步電機的型號選擇

變頻器驅動同步電動機時，與工頻電源相比，會降低輸出容量10％～20％，變頻器的連續輸出電流要大于同步電動機額定電流與同步牽入電流的標幺值的乘積。
