應用案例
數控側孔機應用
首頁 > 應用案例>木工機械>數控側孔機 正文
應用簡介
德力西應用方案
德力西優勢
應用場合
數控側孔機是家具板材加工的另一道工序，開料機開好的板材，根據加工的需求在板材的側邊進行打孔、銑槽等。傳統的六面鉆側邊打孔設備體積大，成本高、工藝復雜、效率低，數控側孔機有效的取代了它。
工藝特點
.激光檢測孔位，精度高
.伺服控制，定位精度高，效率高，最高速度為90m/min
.模式多,可根據不同工藝進行切換
.具有原點、限位、故障等保護功能
.質量穩定,可長期穩定運行
德力西應用方案
該應用場合X軸和Y軸采用我公司生產的CDS100系列伺服驅動器,主軸電機采用EM60系列變頻器,系統采用CDC系列側孔機專用控制器,觸摸屏采用德力西CDH-B070E系列，實現整套電氣系統打包方案,具有成本低、效率高、維護方便等特點。
.具有不打木銷孔模式、標準木銷孔模式、盲孔模式、拉槽模式、腳板等距模式 等
.采用德力西側孔機專用控制器，配合伺服驅動器，實現雙閉環控制，定位精度高
.參數設置靈活，可根據不同廠家的機械參數進行設置

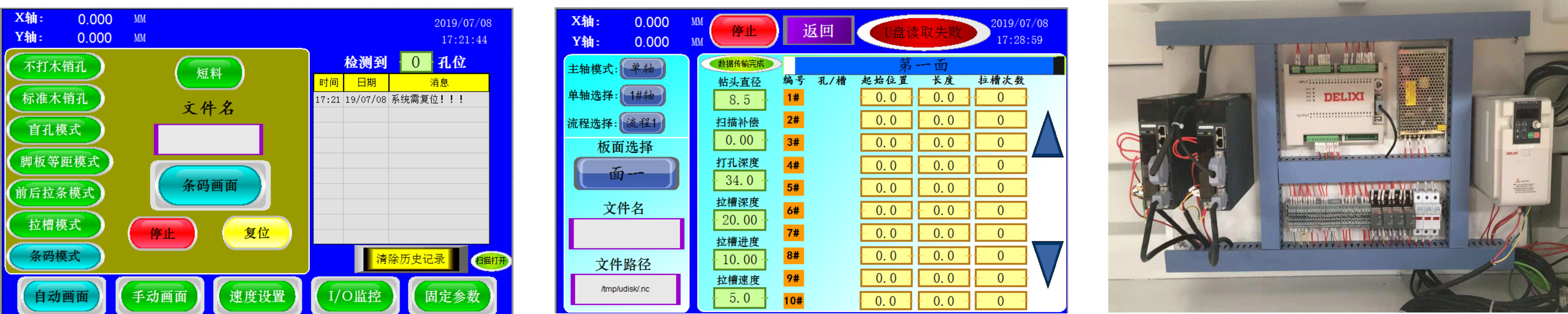

.各種保護及監控都可在觸摸屏上進行查看，方便客戶查找問題
.支持單主軸掃碼功能
.支持雙主軸掃碼功能
應用場合
板式加工，家具加工等場合
